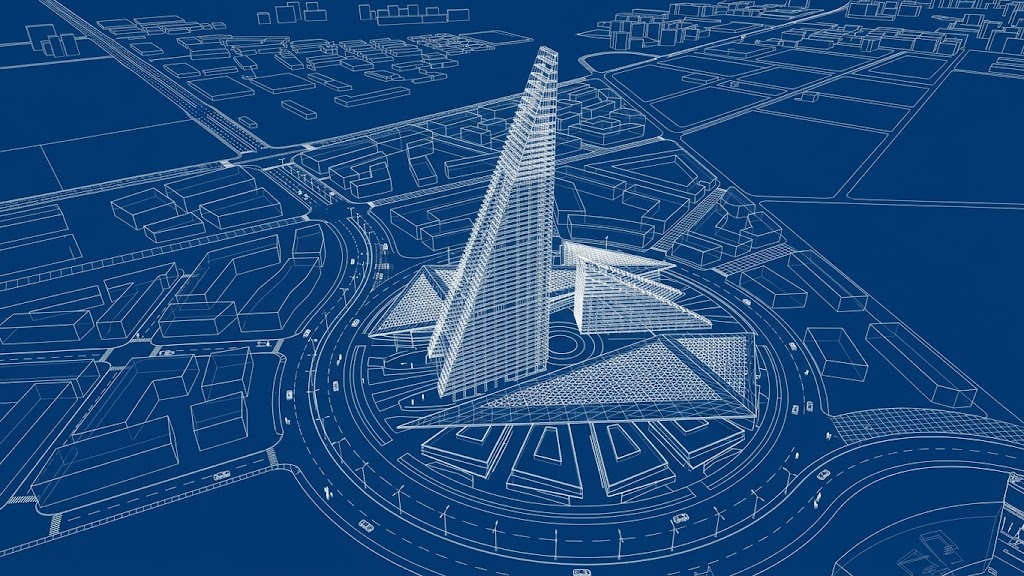

Каркас высотной башни на фоне неба

Технологиялар және қауіпсіздік

Iconic Complex кешеніндегі биіктігі 272 метр болатын T2 мұнарасының жобасы аумақтың сейсмикалық жағдайларын ескере отырып әзірленген. Темірбетонды өзек пен болат қаңқа жүктемені бірлесіп қабылдайды, ал арнайы байланыстар жер сілкінісі кезінде пайда болатын энергияның бір бөлігін сіңіреді. Көтергіш конструкциялардың есептік қызмет ету мерзімі – 100 жыл.

Iconic Complex кешенінің сейсмикалық төзімділігі

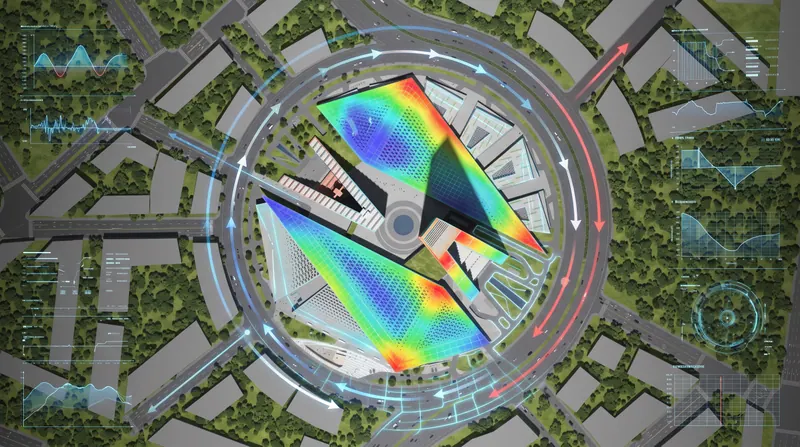

Iconic Complex кешенін жобалау кезінде өңірдің сейсмикалық ерекшеліктері, жел мен қардың әсерінен түсетін жүктемелер ескерілген. Конструкциялық есептеулер американдық нормалар мен нұсқаулықтарға негізделген. Сонымен қатар құрылыс алаңының жергілікті ерекшеліктері туралы деректер пайдаланылған.

T2 мұнарасын жобалау кезінде инженерлер оның жеке конструкциялық элементтерінің беріктігін және әртүрлі күшті жер сілкіністері кезіндегі орнықтылығын бағалайды. Есептеулер арқылы қабаттардың орын ауыстыру шамасы мен жүктемелердің таралуы анықталып, конструкциялардың зақымдануы мүмкін тұстары бағаланады. Сондай-ақ адамдарды қауіпсіз эвакуациялау және жер сілкінісінен кейін ғимараттың техникалық жай-күйін тексеру мәселелері қарастырылады.

T2 мұнарасының көтергіш жүйесі

T2 мұнарасының көтергіш жүйесі темірбетонды өзек пен сыртқы болат қаңқадан тұрады. Мұнараның ішкі бөлігінде орналасқан темірбетонды өзек пен сыртқы болат қаңқа бірлесіп жұмыс істеп, жел мен жер сілкінісі кезінде пайда болатын көлденең жүктемелерді қабылдайды.

Мұнараның жекелеген техникалық қабаттарында темірбетонды өзек пен сыртқы болат қаңқа болат фермалар арқылы біріктірілген. Фермалар екі құрылымның бірлесіп жұмыс істеуін қамтамасыз етіп, күштердің таралуына көмектеседі. Көтергіш конструкциялар арқылы жүктемелер іргетасқа беріледі.

Жобада мұнараның ығысуға төзімділігін қамтамасыз етуге қатысатын екі жерасты қабаты да қарастырылған. Ғимараттың сәулеттік пішіні мен конструкциялық жүйесі өзара үйлестіріліп жобаланады.

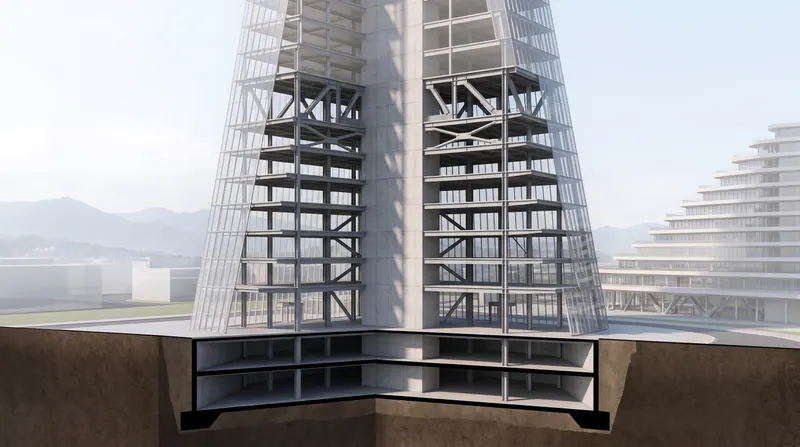

Мұнара қимасы: болат қаңқа, бетон өзек және жерасты қабаттары

Жер сілкінісі энергиясын сіңіру

T2 мұнарасының фермалар жүйесінде BRB типті арнайы болат байланыстар қолданылады. Олардың конструкциясы сығылу кезінде орнықтылықты сақтауға мүмкіндік береді. Сонымен қатар болат өзек қайталанатын созылу мен сығылу әсерінен бақыланатын деформацияға ұшырайды.

Күшті жер сілкінісі кезінде мұндай байланыстар тербеліс энергиясының бір бөлігін сіңіреді. Соның арқасында мұнараның негізгі көтергіш элементтеріне түсетін жүктеме азаяды.

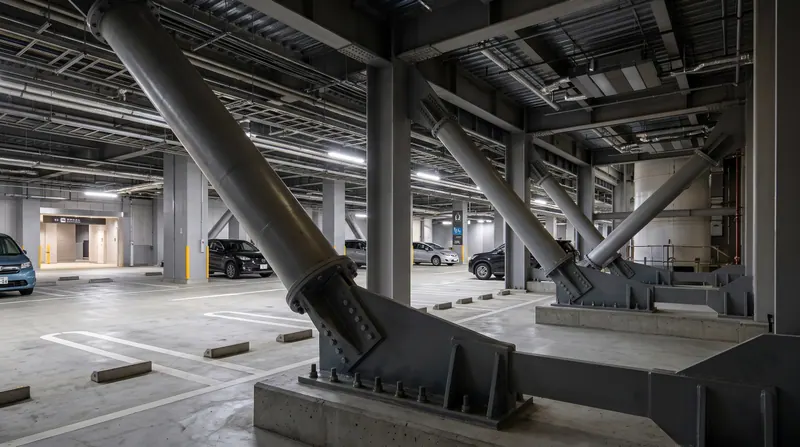

Жерасты паркингіндегі демпферлері бар болат диагональ байланыстар

Сейсмикалық төзімділікті тексеру

T2 мұнарасының сейсмикалық әсерге төзімділігі үш деңгей бойынша бағаланады: салыстырмалы түрде жиі болатын әлсіз жер сілкінісі, есептік жер сілкінісі және сирек болатын күшті жер сілкінісі. Әр деңгейде ғимарат пен оның конструкциялық элементтерінің белгіленген талаптарға сәйкестігі тексеріледі.

Тексерулер биік ғимараттарды бағалауға арналған Tall Buildings Initiative (TBI) тәсілі аясында компьютерлік модельдеу арқылы жүргізіледі. Инженерлер бүкіл мұнараның және оның негізгі конструкциялық элементтерінің сейсмикалық әсер кезіндегі әрекетін талдайды.

Жобалық есепке сәйкес, сирек болатын күшті жер сілкінісіне арналған алдын ала есептеулер кезінде конструкциялардың орын ауыстыру шамалары мен тексерілген элементтердің жұмысы қабылданған критерийлерге сәйкес келетіні анықталған. Бұл нәтижелер жобалаудың тұжырымдамалық кезеңінде алынған, сондықтан әрі қарай жобалау барысында нақтыланады.

Ағаштар мен жаяу жүргіншілер бар көше, алыста биік мұнара

Есептік қызмет ету мерзімі

T2 мұнарасының көтергіш конструкциялары үшін есептік қызмет ету мерзімі 100 жыл деп белгіленген. Жоба бойынша мұнара жауапкершілігі жоғары нысандар санатына жатқызылған. Бұл оның сенімділігіне қойылатын талаптарды белгілеу кезінде ескеріледі.

Ғимаратты ұзақ уақыт пайдалану үшін оған тұрақты техникалық қызмет көрсетіп, жағдайын жүйелі түрде тексеріп, қажетті жөндеу жұмыстарын уақтылы жүргізу қажет. Инженерлік жабдықтардың қызмет ету мерзімі бөлек белгіленеді және олар жеке кестелерге сәйкес ауыстырылады.

Кешкі уақытта кіреберісі жарықтандырылған сатылы қасбет

Iconic Complex кешенінің энергия тиімділігі

SOM сәулет бюросының мәліметінше, жобаны әзірлеу кезінде өңірдің континенттік климаты ескерілген. Қасбеттің жылу оқшаулау қасиеттерін жақсартатын шешімдер мен сыртқы күннен қорғау жүйелері энергия шығынын азайтуға және бөлмелердің шамадан тыс қызып кетуіне жол бермеуге бағытталған.

Жобада ғимарат ішіне табиғи жарықтың түсуі де ескерілген. Сонымен қатар аумақты көгалдандыру және жаңбыр суының ағынын реттеу шаралары кешен айналасында жайлы орта қалыптастыруға ықпал етеді.

Қарлы тауларға қарайтын балконы бар әйнектелген қонақ бөлме

Iconic Complex кешенінің инженерлік жүйелері

T2 мұнарасының инженерлік жүйелеріне арналған техникалық қабаттар 17, 30 және 52-қабаттарда орналасады. Қонақүйдің кейбір жабдықтары мен қызметтік бөлмелері ғимараттың жерасты бөлігінде орналастырылады.

Желдету, ауаны баптау жабдықтары, лифтілер, өрт қауіпсіздігі жүйелері және ғимаратты автоматтандырылған басқару жүйесі туралы толық ақпарат тиісті жобалық шешімдер бекітілгеннен кейін жарияланады.

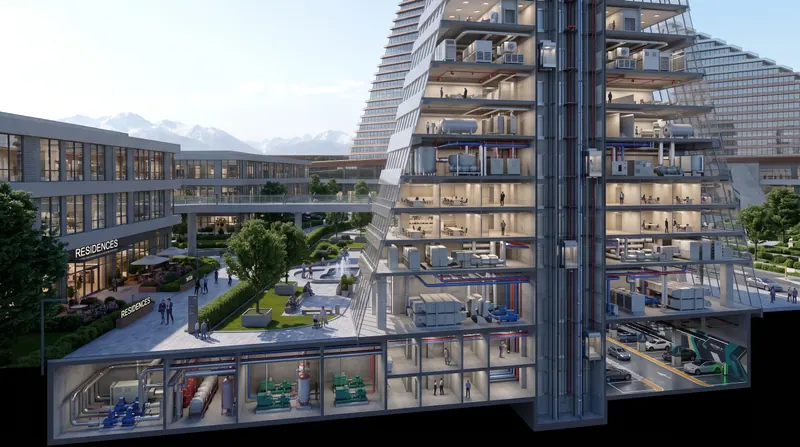

Инженерлік жабдықтары, лифттері және жерасты паркингі бар мұнара қимасы

Негізгі деректер

FAQ

Жиі қойылатын сұрақтар

  • Сейсмикалық аймақта зәулім ғимарат салу қауіпсіз бе?

    Сейсмикалық аймақтарда биік ғимарат салу үшін құрылыс алаңының ерекшеліктерін ескеретін арнайы инженерлік шешімдер қабылданып, есептеулер жүргізіледі. T2 мұнарасында темірбетоннан жасалған қаттылық өзегі, болат қаңқа және жер сілкінісі кезінде тербеліс энергиясының бір бөлігін сіңіретін болат байланыстар қарастырылған. Тиісті техникалық қызмет көрсету талаптары сақталған жағдайда, мұнараның көтергіш конструкцияларының есептік қызмет ету мерзімі – 100 жыл.

  • T2 мұнарасының сейсмикалық төзімділігі қалай тексеріледі?

    Инженерлер жер сілкінісінің әртүрлі қарқындылығы кезінде мұнараның сейсмикалық әсерге қалай төтеп беретінін есептейді. Олар қабаттардың орын ауыстыруын, конструкцияларға түсетін жүктемені және олардың зақымдану деңгейін бағалайды. Жобалық есепке сәйкес, алдын ала есептеулер тексерілген көрсеткіштердің белгіленген талаптарға сай келетінін көрсетті. Жобалау жұмыстарының келесі кезеңдерінде есептеу нәтижелері нақтыланады.

  • Iconic Complex кешенінің конструкциялары қандай стандарттарға сәйкес есептеледі?

    T2 мұнарасының көтергіш конструкцияларын есептеу кезінде америкалық ASCE 7, ACI 318 нормалары, AISC стандарттары және биік ғимараттарға арналған TBI нұсқаулығы қолданылады. Есептеулерде құрылыс алаңының Қазақстандағы сейсмикалық жағдайлары, сондай-ақ жергілікті жел мен қар жүктемелері ескеріледі.
